京兆模具钢材 · 16年只做一件事

取决于冲裁材料和精度要求：
· 普通冲裁（碳钢板、铜板）→ CR12MOV，性价比最高
· 精密冲裁、薄料高速冲 → DC53，韧性是SKD11的2倍，HRC58-62不易崩角
· 硅钢片冲裁 → SKD11，耐磨性最优
· 超硬材料冲裁 → 粉末高速钢ASP-23，HRC63-66

经验法则：模具越薄越小，越要选韧性好的钢；冲裁间隙建议为料厚的5%-10%。

· 普通注塑（家电壳、日用品）→ P20，预硬HRC28-32，免热处理
· 大型模具（汽车件）→ 718H，芯部硬度均匀HRC33-37
· 透明件（手机壳、灯罩）→ NAK80，预硬HRC37-43，抛光性极佳
· 耐腐蚀（医疗/食品级）→ S136，不锈钢镜面钢
· 含玻纤塑料 → S136+氮化处理，HRC48-52耐磨防腐蚀

关键：预硬钢免热处理=零变形风险，首选。

压铸工作温度600-700°C，必须选热作钢：
· 铝合金压铸 → H13电渣重熔，纯净度高，热疲劳寿命长，比普通H13多30%-50%
· 锌合金压铸 → 普通H13即可
· 热锻模 → H13或改良型8418/DIEVAR

电渣重熔(ESR)工艺让钢材内部更纯净、S≤0.003%，虽然价格贵一些但模具寿命明显更长，算总账更划算。

DC53：淬火1020-1040°C（油冷/气冷），回火200-530°C×2次，HRC58-62
SKD11：淬火1020-1040°C（空冷），回火200°C×2次(冷作)或520°C×2次(二次硬化)
H13：淬火1020-1050°C（油冷/气冷），回火580°C×3次，HRC44-52
CR12MOV：淬火1010-1030°C，回火200°C×2次，HRC58-62

关键：高合金钢必须多次回火（2-3次），否则残余奥氏体过多导致尺寸不稳定。淬火后30分钟内必须回火。

· 优先选空冷淬硬钢（DC53/SKD11），变形远小于油淬钢
· 高精度模具选预硬钢（718H/NAK80），完全免热处理
· 分级预热：450°C→650°C→淬火温度，减少热应力
· 采用真空气淬代替油淬，冷却更均匀
· 复杂件考虑等温淬火（贝氏体淬火）
· 模具入冷却介质时竖直缓慢浸入，不要横放

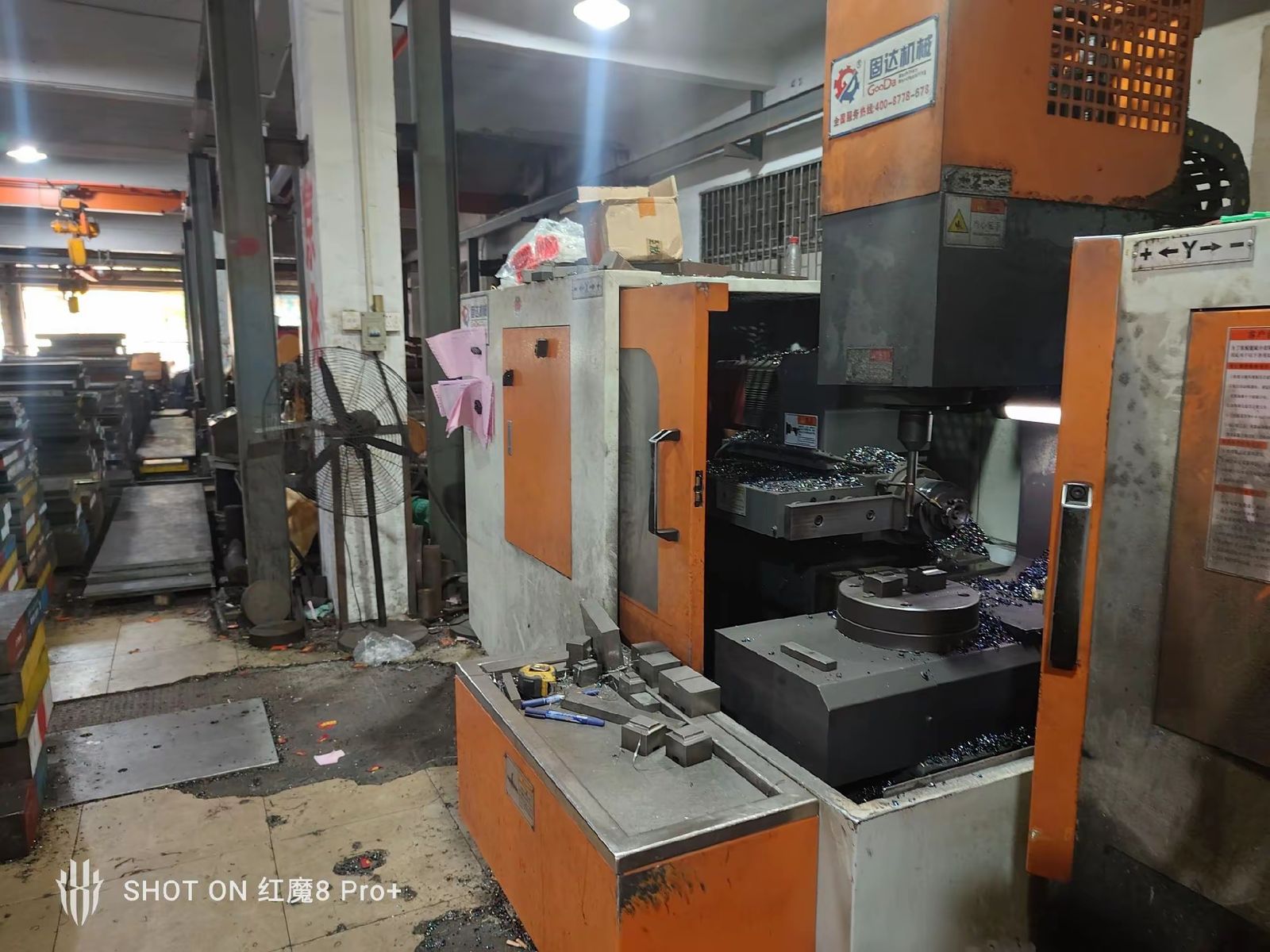

· 尺寸公差：厚度±0.02~±0.05mm，长宽±0.05~±0.10mm
· 平面度：≤0.05mm/300mm，特殊要求≤0.02mm/300mm
· 平行度：上下面≤0.03mm
· 垂直度：相邻面≤0.02mm
· 表面粗糙度：Ra 0.8~1.6μm

我们的精光板精度±0.05mm，六面互相垂直，拿回去可以直接装夹上机。

线切割和电火花加工会在表面产生变质层（白亮层），含有微裂纹和高拉应力。如果不处理，后续使用中裂纹扩展导致开裂。

预防方法：
· 线切割后做去应力回火（低于原回火温度25°C，保温2小时）
· 精密模具用慢走丝（精修2-3刀），减少变质层厚度
· 电火花加工后抛光去除白亮层

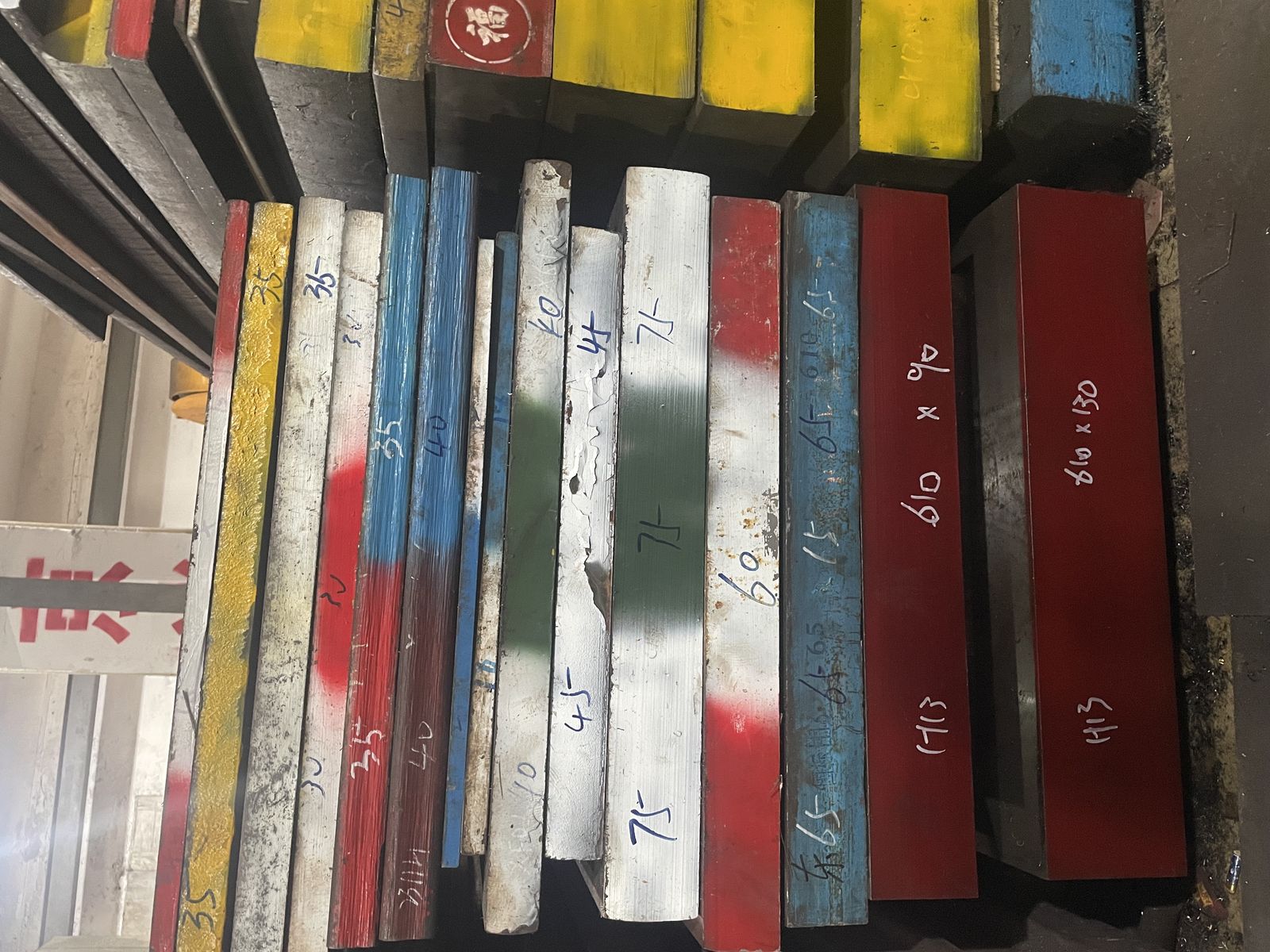

常见造假：用P20冒充718H、用Cr12冒充Cr12MoV、回炉废钢重熔料冒充正品、小厂贴大厂标签。

辨别方法：
· 光谱检测（最可靠）：分析C/Cr/Mo/V含量，与标准对比
· 硬度检测：718H应HRC33-37，P20应HRC28-34
· 火花鉴别：含钼钢火花双叉状，高铬钢火花短促断续
· 查验质保书：核对炉号批号，通过钢厂官方渠道验证

我们的光谱仪到货后，可为客户提供现场检测服务。

模具寿命取决于五个维度：
· 材料30%：选对钢种+确保材质真实，这是基础
· 热处理25%：委托有真空炉的正规热处理厂
· 设计20%：避免应力集中（R角≥0.5mm），合理冲裁间隙
· 加工15%：避免磨削烧伤、消除线切割应力
· 维护10%：定期润滑保养、不超负荷使用

表面强化可显著延寿：TD覆层、PVD镀层、氮化处理，根据工况选择。

手机壳、汽车保险杠、瓶盖、插座面板——所有工业品都靠模具"压"出来。模具就是一个"模子"，一套模具可以生产几十万个一模一样的产品。

模具钢就是制造模具的专用钢材，需要比普通钢更高的硬度、韧性、耐磨性和耐热性。不同类型的模具需要不同特性的钢材：冲压模要韧、压铸模要耐热、注塑模要耐腐蚀。选对钢材是模具寿命的第一步。

DC53是日本大同特殊钢开发的改良型冷作钢，韧性是SKD11的2倍，硬度可达HRC58-62。
SKD11（对应国标Cr12MoV）耐磨性略优，但韧性偏低，容易崩角。

选择原则：
· 冲裁薄料（≤2mm）或形状复杂 → DC53（不易崩角）
· 冲裁厚料或长寿命耐磨需求 → SKD11（耐磨更好）
· 如果以前用SKD11经常崩刃 → 换DC53试试
· 预算有限 → 用CR12MOV，国产性价比之王

电渣重熔（ESR）是一种二次精炼工艺，将普通H13再次熔炼提纯：
· 硫含量S≤0.003%（普通H13约0.01-0.02%）
· 氧含量更低，夹杂物更少更细小
· 碳化物分布更均匀，各向异性更小
· 抗热疲劳性能提升30%-50%

结论：铝合金压铸模强烈建议用电渣H13，虽然单价贵30-50%，但模具寿命长得多，算总成本更划算。锌合金压铸温度低，用普通H13即可。

表面硬度低于心部，最常见原因是表面脱碳——高温加热时表面碳原子与氧反应流失。

解决方法：
· 使用真空炉或保护气氛炉热处理，杜绝脱碳
· 如用盐浴炉/箱式炉，必须做好保护（装箱、涂防脱碳涂料）
· 脱碳层深度一般0.3-1.0mm，可通过磨削去除
· 如果表面硬度差超过2HRC，基本判定是脱碳问题

预防比补救重要：选择有真空炉的正规热处理厂是最佳方案。

磨削烧伤会导致表面软化（回火烧伤）或产生裂纹（淬火烧伤），严重影响模具寿命。

预防措施：
· 精磨进给量≤0.01mm/次，粗磨≤0.03mm/次
· 充分供给冷却液，确保磨削区持续冷却
· 选择合适的砂轮（硬度偏软、组织偏松的砂轮散热好）
· 预硬钢（HRC30-40）比淬硬钢更容易烧伤，需更加注意
· 磨削后用酸洗法检查是否有烧伤（GB/T 14833）

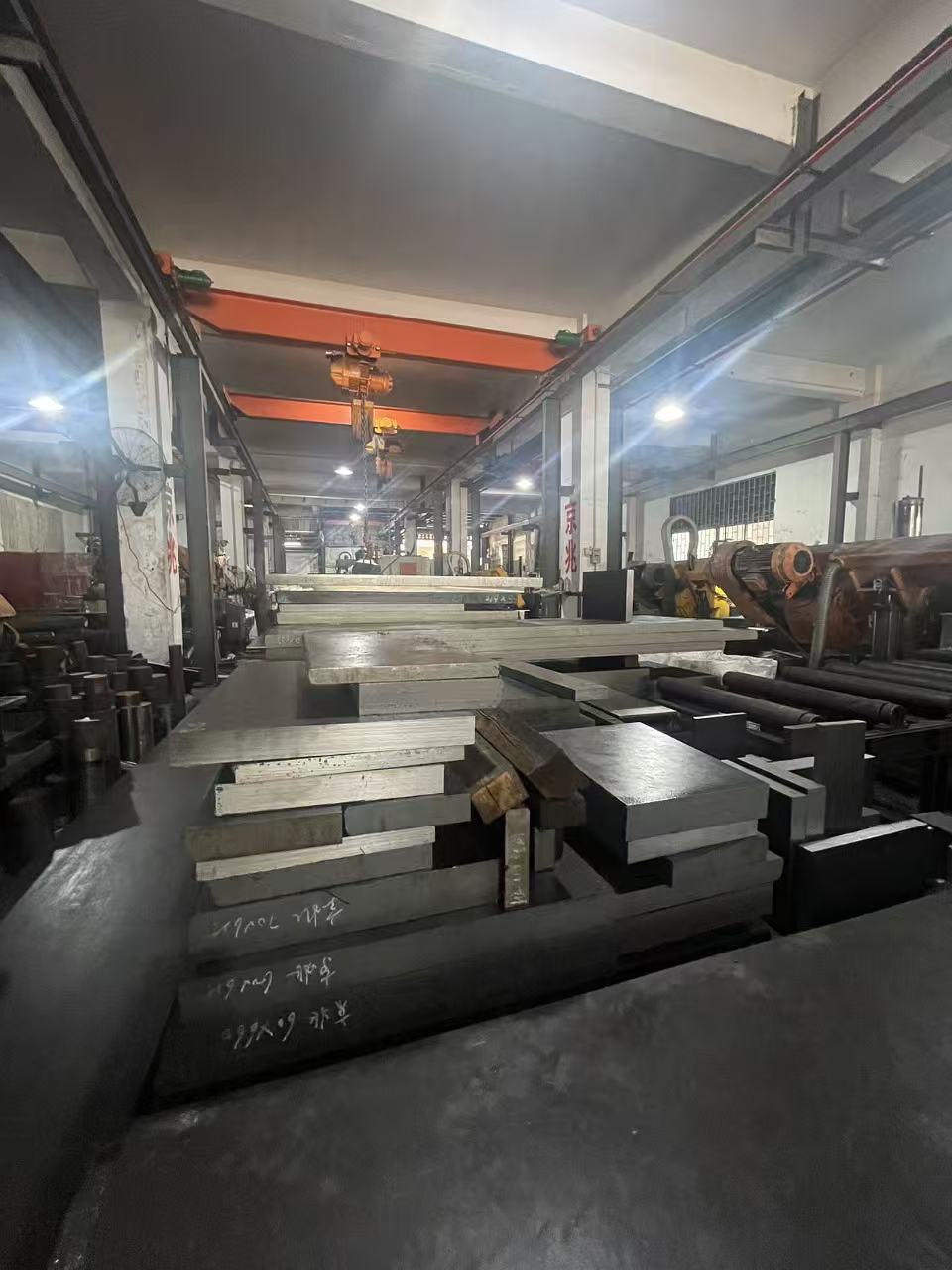

近年来国产钢质量提升很快，一线钢厂产品完全可以替代进口：

· 抚顺特钢：S136、NAK80国内标杆，品质比肩瑞典一胜百
· 天工国际：全球工模具钢产量第一，高速钢M42占国际市场60%
· 宝钢：P20/718H国内最稳定，大模块质量优异
· 东特/长城特钢：H13电渣版性价比高

关键不在"国产vs进口"，而在具体哪个厂。小钢厂的进口牌号不如大厂的国产钢。用光谱仪验成分最靠谱。

三种主要表面强化技术对比：

TD覆层（热扩散法碳化钒覆层）：
· 硬度HV3200+，最耐磨，拉伸模/冲裁模首选
· 需在1000°C盐浴中处理，对基体有要求（需二次淬火）
· 适合：拉伸模、成型模、冲裁模

PVD镀层（物理气相沉积）：
· 硬度HV2000-3000，处理温度低（200-500°C）不影响基体
· 膜层薄（2-5μm），大受力场景可能剥落
· 适合：精密冲裁模、注塑模

氮化（离子氮化/气体氮化）：
· 硬度HV900-1200，渗层深（0.1-0.3mm），耐磨+耐腐蚀
· 处理温度500-560°C，需低于原回火温度
· 适合：注塑模（尤其含玻纤塑料）、压铸模

两者都是镜面模具钢，但特性不同：

NAK80：预硬态HRC37-43，免热处理直接加工。抛光性极佳，适合透明件（手机壳、车灯罩、化妆品盒）。但不耐腐蚀，含PVC等腐蚀性塑料不建议用。

S136：不锈钢模具钢，耐腐蚀性优异。出厂退火态HRC≤20，需热处理到HRC48-52。适合医疗器械、食品包装、含PVC/ABS+PC等腐蚀性塑料。

简单判断：
· 要免热处理+透明件 → NAK80
· 要耐腐蚀+镜面 → S136
· 最高端要求（高纯净+镜面+耐腐蚀）→ S136电渣

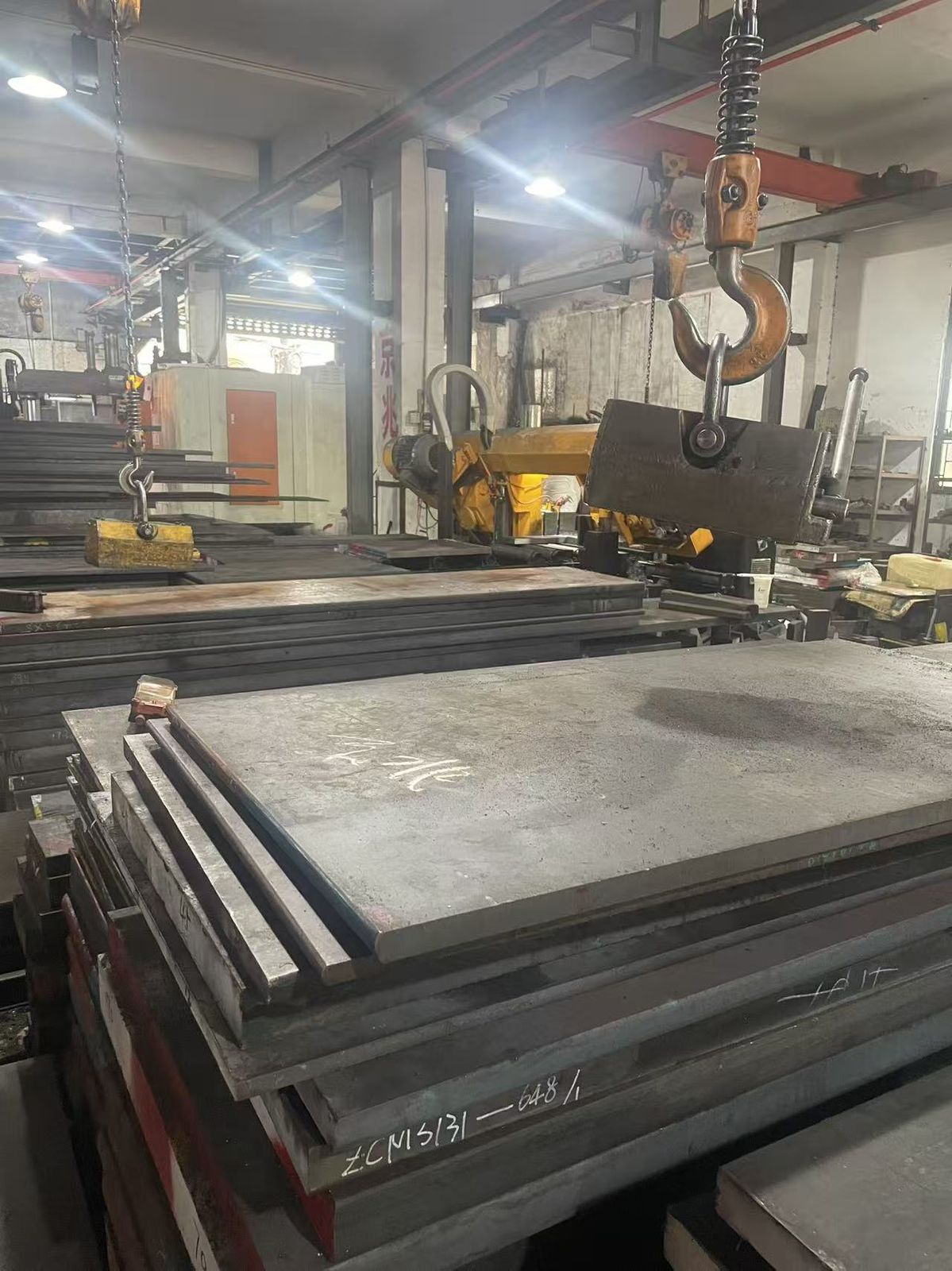

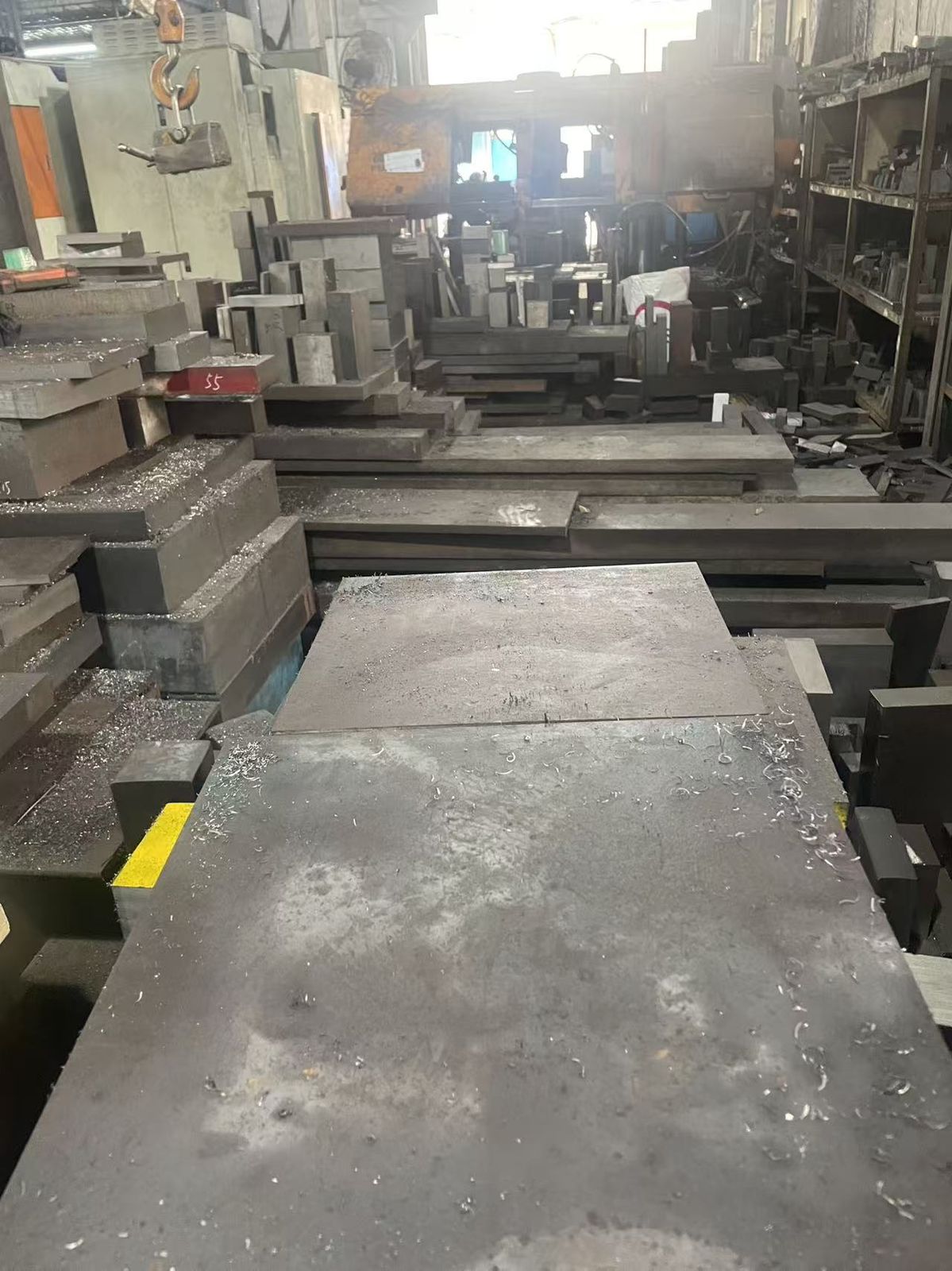

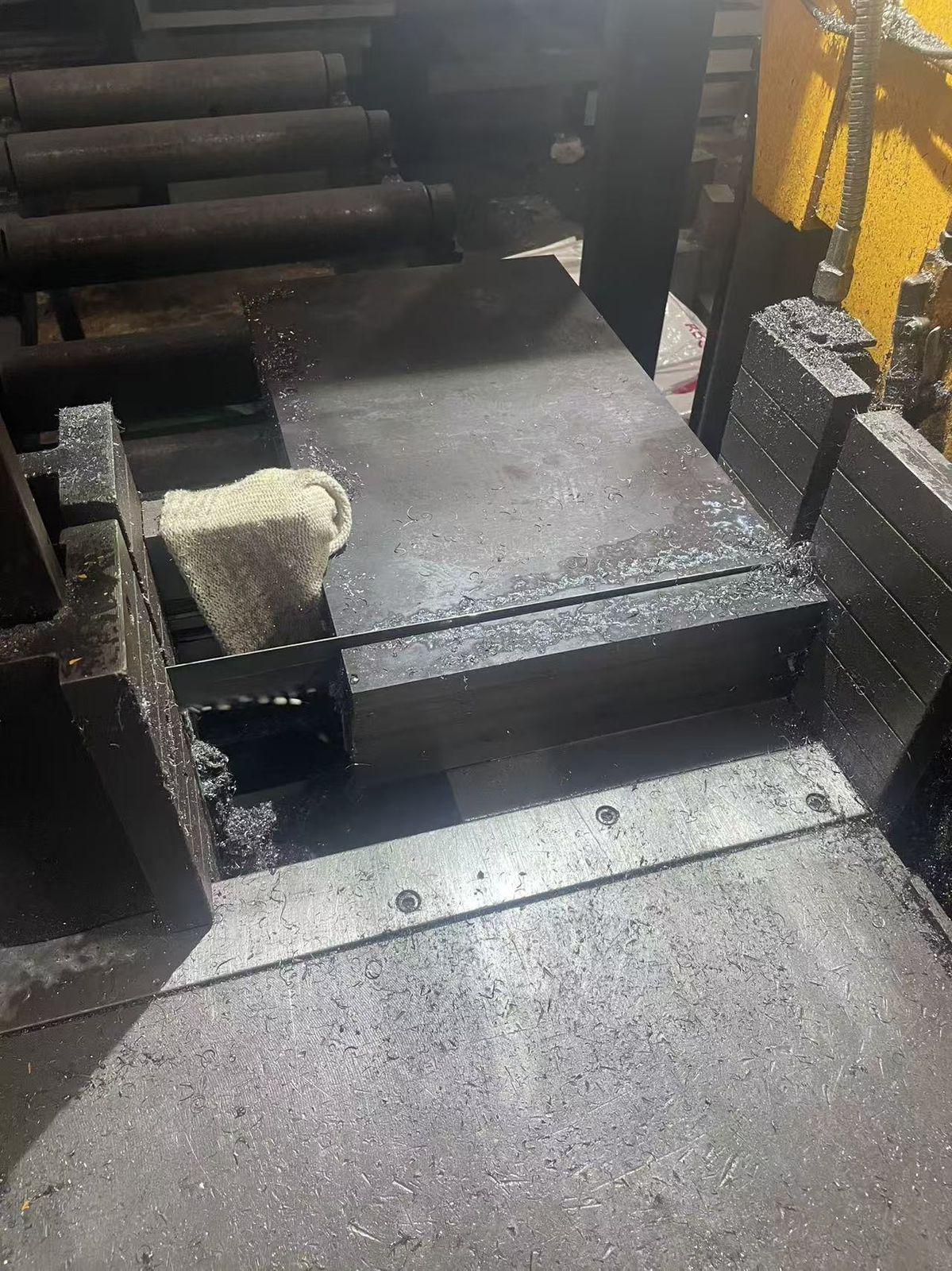

锯切是钢材加工的第一步，精度取决于设备和操作：

· 普通带锯床：切割公差±1-2mm，切面有锯痕
· CNC数控锯床：切割公差±0.5-1mm，切面较平整
· 高精度数控锯：公差可控制在±0.3mm

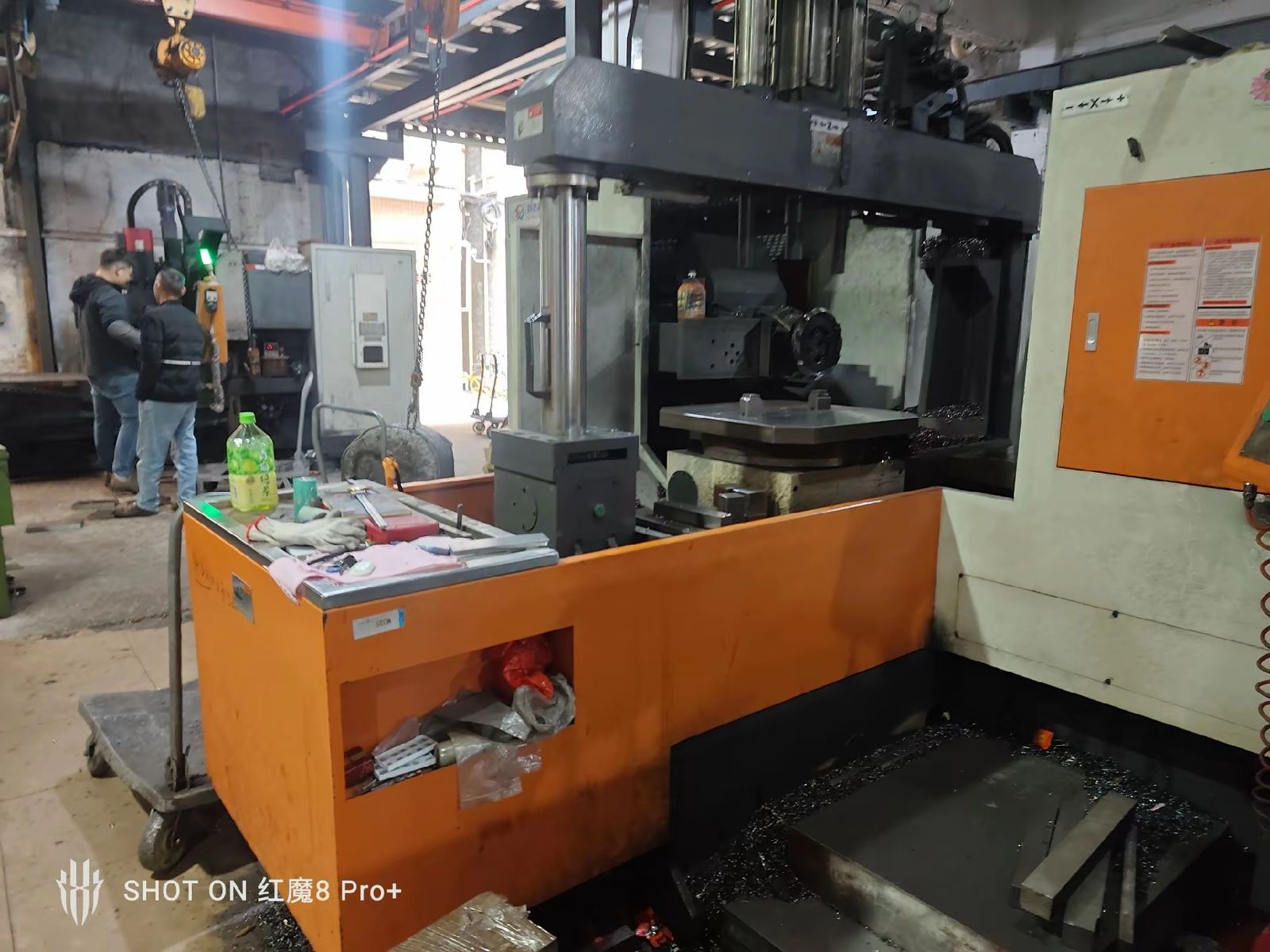

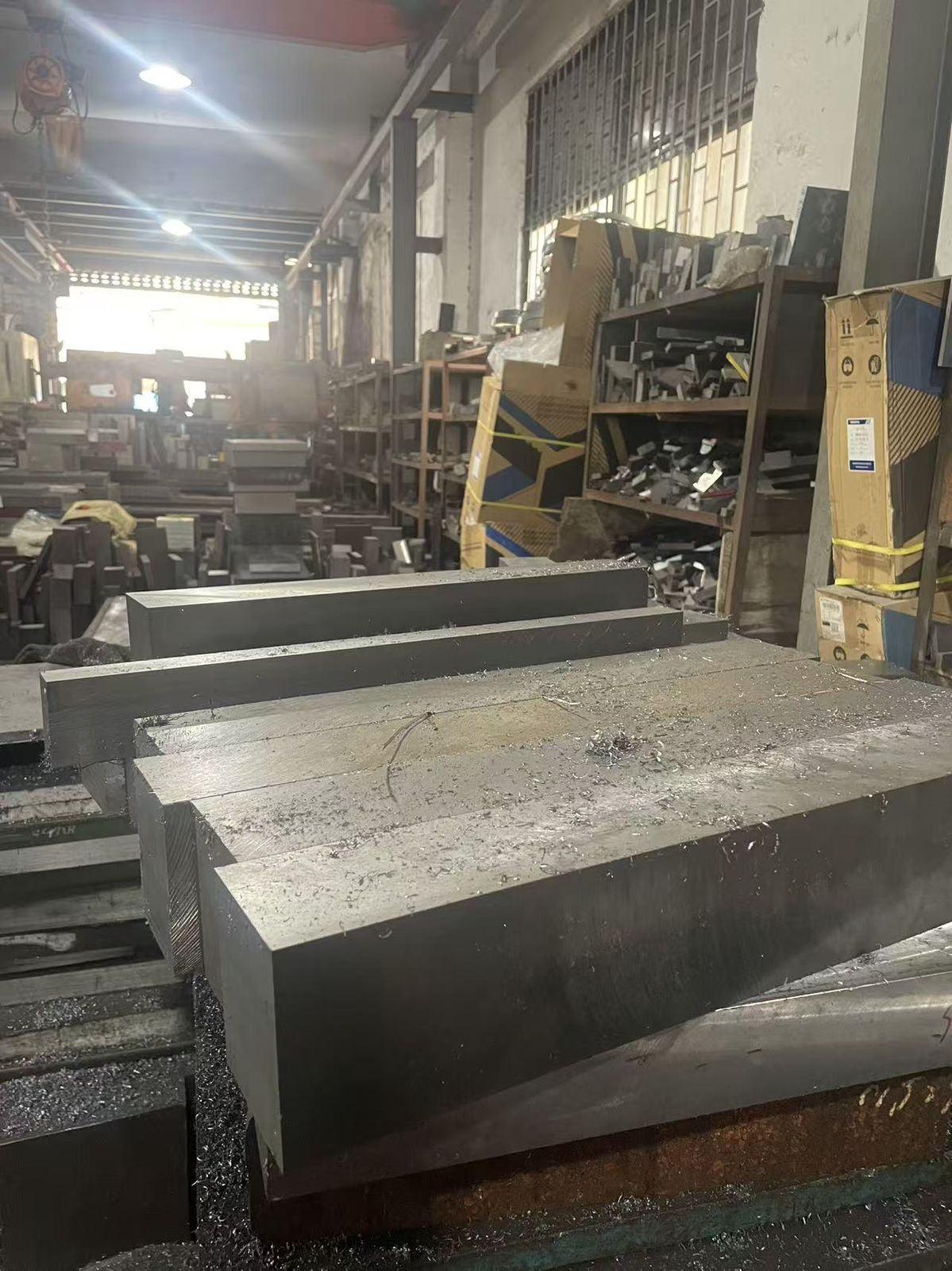

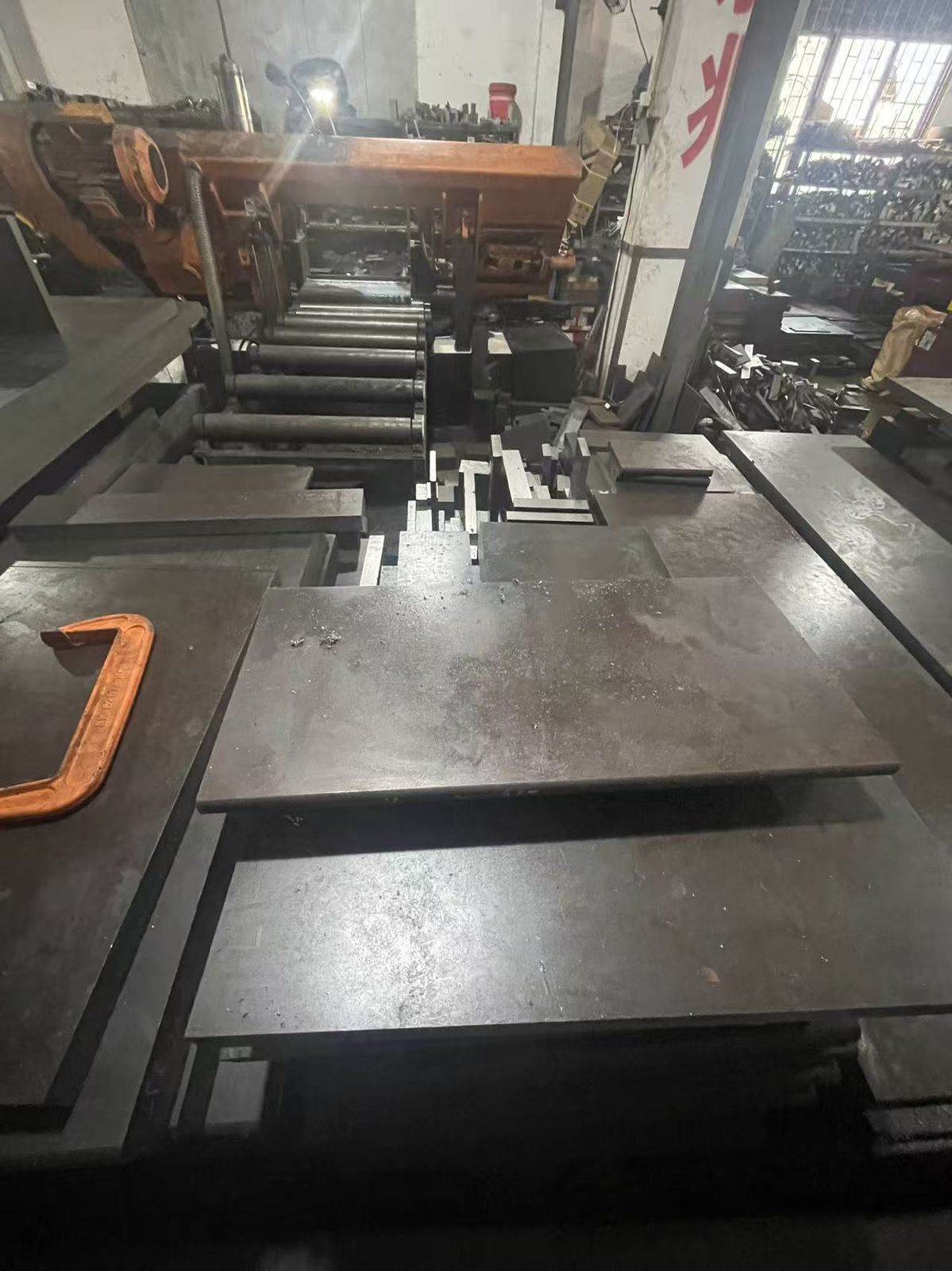

如果您的模具加工精度要求高，建议锯切后再做铣磨加工（精光板），精度可达±0.05mm。这样既保证精度，又省去了您自己粗加工的工序和时间。

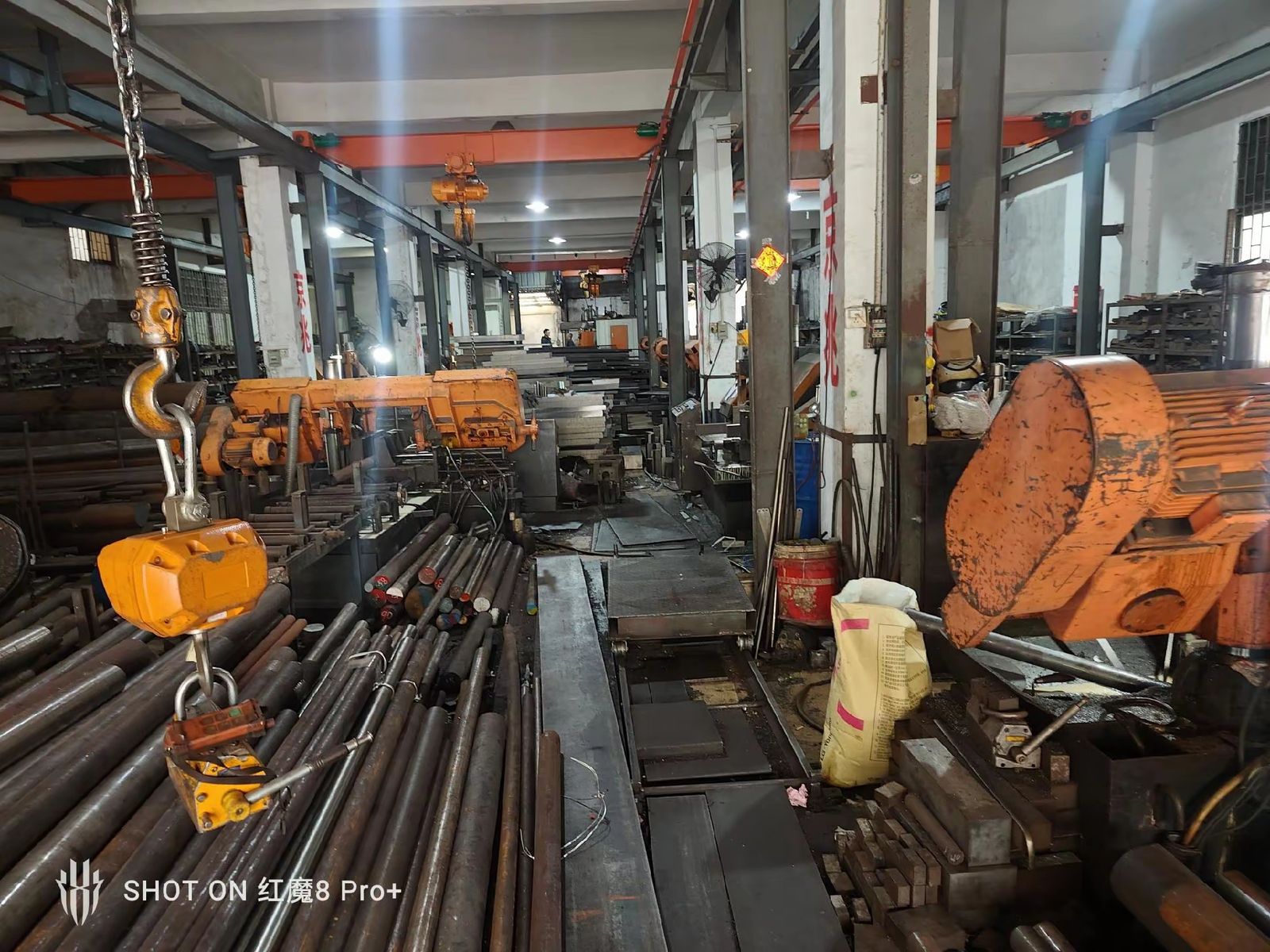

我们配备10台锯床，常规尺寸2小时内即可出料。

冷却水道设计直接影响模具寿命和产品质量：

· 冷却不均匀 → 局部热应力 → 模具龟裂（热疲劳）
· 冷却不充分 → 模温过高 → 产品变形、缩水、周期延长
· 水道离型腔太近 → 强度不足 → 开裂风险

建议：
· 水道直径8-12mm，间距为直径的3-5倍
· 水道离型腔表面距离≥15mm（根据壁厚调整）
· 大型模具考虑随形冷却（3D打印水道）
· 使用铍铜镶件改善局部散热（热传导率是钢的5倍）
